产品详情
工作原理
活性炭吸附处理有机废气是利用活性炭微孔能吸收有机性物质的特性，把大风量低浓度有机性废气中的有机溶剂吸附到活性炭中并浓缩，经吸附净化后的气体达标直接排空。
催化燃烧脱附是利用催化燃烧分解有机废气后产生的热空气加热活性炭中被吸附的有机溶剂，使之达到溶剂的沸点，使有机溶剂从活性炭中脱附出来，并且把浓缩后的高浓度废气引入到催化燃烧装置中。
活性炭吸附—催化燃烧脱附是把两者的优点有机地结合起来。即先利用活性炭进行吸附浓缩，当活性炭吸附达到饱和时，利用电加热启动催化燃烧设备，并利用热空气加热活性炭吸附床，当催化燃烧反应床加热到250℃左右，活性炭吸附床达到60~120℃时，从吸附床解析出来的高浓度废气就可以在催化反应床中进行氧化反应。反应后的高温气体经换热器的换热，换热后的气体一部分回用送入活性炭吸附床进行脱附，另一部分排入大气。脱附出来的废气经换热器换热后温度迅速提高，降低了催化燃烧的加热电功率，从而使催化燃烧装置及脱附工程达到小功率或无功率运行。
技术特点

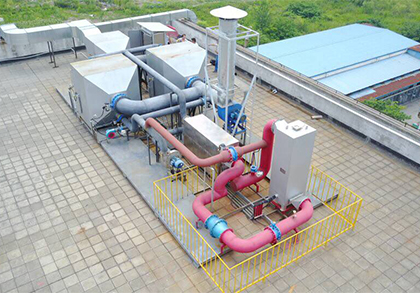

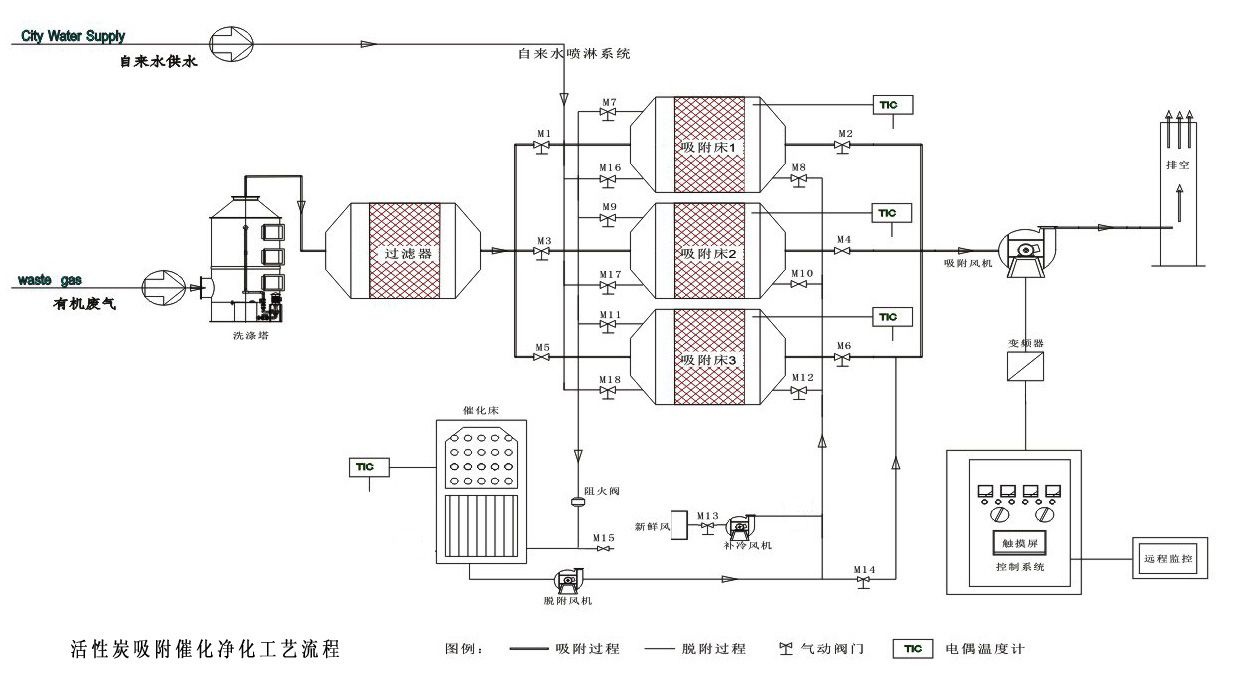

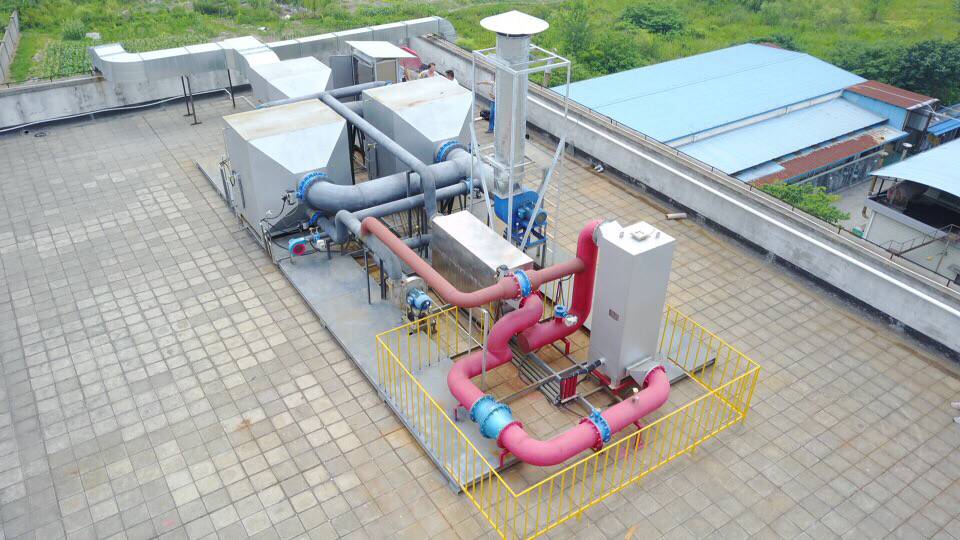

系统主体的核心部分由三个并联的活性炭吸附床以及催化燃烧炉构成，受PLC控制系统控制，并配有触摸数字显示屏。设备前端连接洗涤塔和干式过滤器，设备后端连接烟囱，排放净化气体。
系统在运行时，由于风量较大，活性炭吸附床三个单元中有两个单元用于吸附，一个单元用于脱附再生备用。
催化燃烧装置有内胆和外壳组成，内胆分有热交换室、加热室和催化室。设备运行时将废气通过加热室加热废气，并借助催化剂可以使有机废气在较低的起燃温度下，发生无焰燃烧，达净化废气的目的。
适用范围
本净化装置主要适用于涂装、印刷、机电、家电、制鞋、塑料及各种化工车间里挥发或泄漏出的有机废气的净化及臭味的消除，最实用于低浓度大风量、不宜采用直接燃烧或直接催化燃烧和吸附回收处理的有机废气。
产品参数
|
有机废气活性炭吸附催化净化装置 |
|||||||||||
|
型号 |
HTCH-2 |
HTCH-3 |
HTCH-5 |
HTCH-8 |
HTCH-16 |
HTCH-24 |
HTCH-32 |
HTCH-50 |
HTCH-80 |
HTCH-100 |
HTCH-120 |
|
废气风量（m3/h） |
2000 |
3000 |
5000 |
8000 |
16000 |
24000 |
32000 |
50000 |
80000 |
100000 |
120000 |
|
有机废气浓度 |
＜1000㎎/m3 |
||||||||||
|
净化效率 |
≥90％ |
||||||||||
|
系统入口进气温度 |
≤50℃ |
||||||||||
|
装置功率（kw） |
18 |
20 |
34 |
40 |
50 |
60 |
72 |
108 |
150 |
230 |
280 |
|
系统入口尺寸（mm） |
600x150 |
800x200 |
1000x200 |
1200x250 |
1300x380 |
1400x410 |
1700x500 |
1800x800 |
1900x1000 |
2000x1250 |
2100x1450 |
|
管道尺寸（mm） |
φ 300 |
φ 350 |
φ 380 |
φ 490 |
φ 600 |
φ 700 |
φ 800 |
φ 1050 |
φ 1350 |
φ 1500 |
φ 1650 |
|
系统安装尺寸（m） |
6x5.5x4.5 |
7x4x4.5 |
8x4.5x4.5 |
8x4.8x4.8 |
8x4.8x5 |
10x4.8x6.5 |
12x4.8x7.3 |
15x4.8x7.3 |
20x4.8x8.5 |
25x4.8x10.5 |
30x4.8x12 |
